Description:

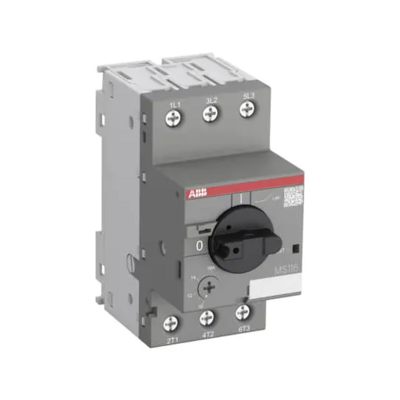

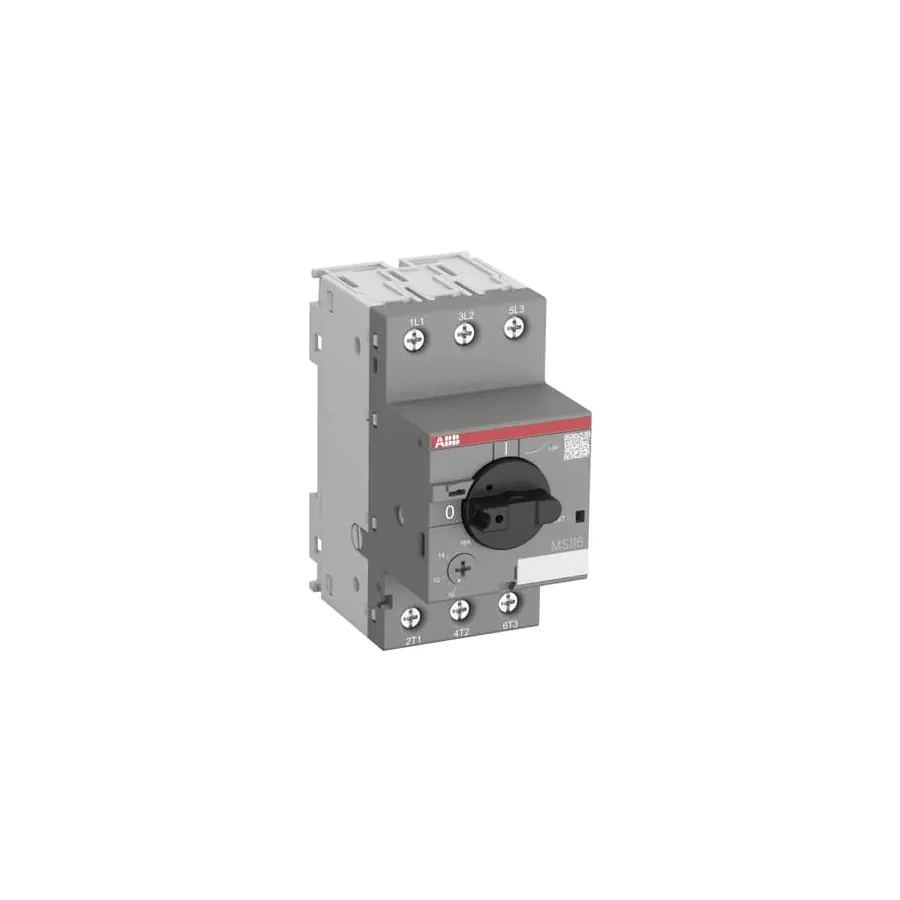

Le démarreur de moteur manuel MS116-6.3 (également appelé disjoncteur de protection de moteur ou protecteur de moteur manuel) est un appareil compact de 45 mm de largeur avec un courant de fonctionnement nominal de Ie = 6,3 A. Cet appareil est utilisé pour allumer et éteindre manuellement les moteurs et pour les protéger de manière fiable et sans avoir besoin d'un fusible contre les courts-circuits, les surcharges et les ruptures de phase. Le départ-moteur manuel offre un pouvoir nominal de coupure en court-circuit de service Ics = 50 kA à 400 VAC et une classe de déclenchement 10A. Les autres caractéristiques sont la fonction de déconnexion intégrée, la compensation de température, le mécanisme sans déclenchement et une poignée rotative avec une indication claire de la position du commutateur. Le démarreur manuel convient aux applications triphasées et monophasées. Des contacts auxiliaires, des contacts de signalisation, des déclencheurs à minimum de tension, des déclencheurs shunt, des barres omnibus triphasées, des blocs d'alimentation et des dispositifs de verrouillage pour la protection contre les modifications non autorisées sont disponibles en tant qu'accessoires.
Caracteristiques:
- réglage de courant du déclencheur de surcharge: 4...4 A
- plage de réglage du déclencheur de court-circuit non retardé: 78.8...78.8 A
- technique de déclenchement: thermomagnétique
- type de raccordement du circuit principal: raccordement à vis
- nombre de pôles: 3
- puissance de fonctionnement nominale, AC-3, 400 V: 2.2 kW
- avec protection thermique: Oui
- sensible à une défaillance de phase: Oui
- tension de fonctionnement normale: 690...690 V
- courant permanent nominal (Iu): 6.3 A
- puissance de fonctionnement nominale, CA-3, 230 V: 2.2 kW
- finition de l'élément d'actionnement: bouton rotatif
- type de construction de l'appareil: appareil complet installé dans un boîtier
- avec commutateur auxiliaire intégré: Non
- avec déclencheur à sous-tension intégré: Non
- courant de commutation de court-circuit limite nominal Icu à 400 V, CA: 75 kA
- indice de protection (IP): IP20
- hauteur: 90 mm
- largeur:45 mm
- profondeur: 85.6 mm
- puissance dissipée: 5.4 W
