Description:

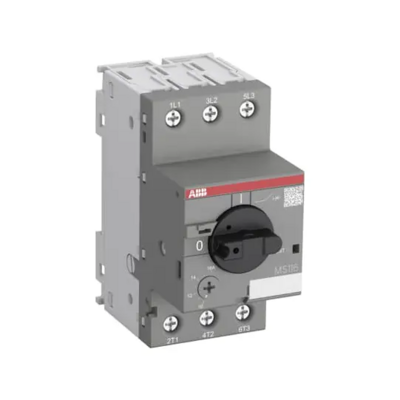

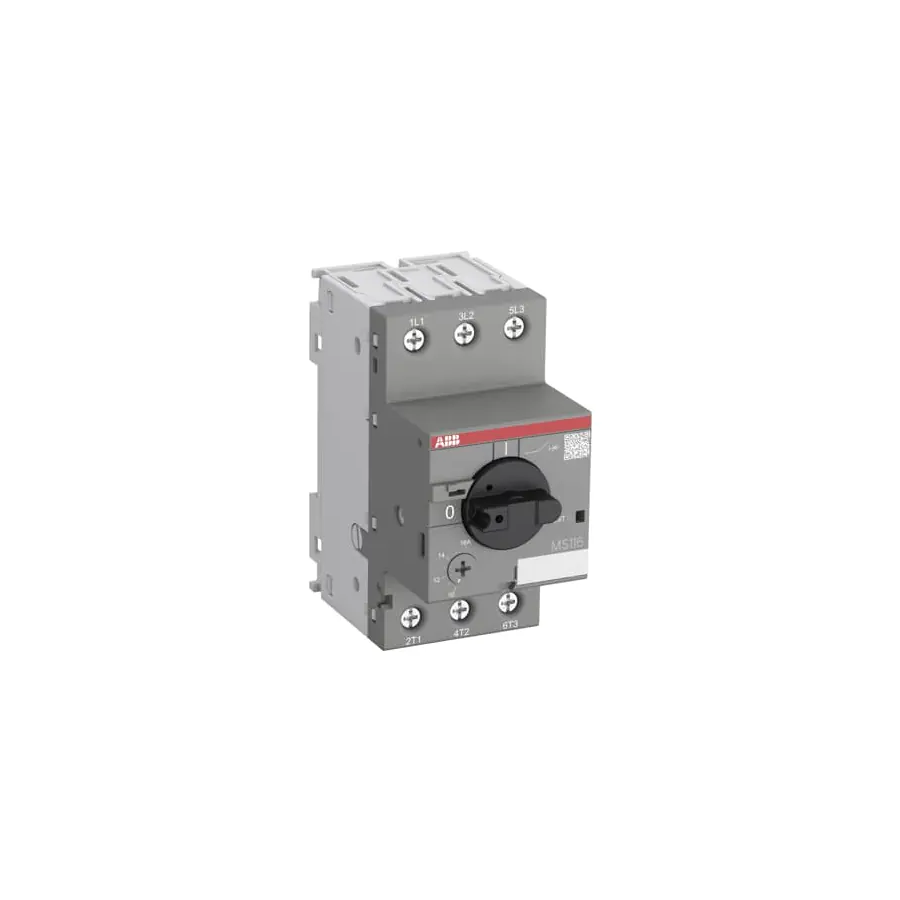

Le démarreur de moteur manuel MS116-10 (également appelé disjoncteur de protection de moteur ou protecteur de moteur manuel) est un appareil compact de 45 mm de largeur avec un courant nominal de fonctionnement de Ie = 10,0 A. Cet appareil est utilisé pour allumer et éteindre manuellement les moteurs et pour les protéger de manière fiable et sans avoir besoin d'un fusible contre les courts-circuits, les surcharges et les ruptures de phase. Le départ-moteur manuel offre un pouvoir nominal de coupure en court-circuit de service Ics = 50 kA à 400 VAC et une classe de déclenchement 10A. Les disjoncteurs-moteurs (MMS) sont des dispositifs de protection pour le circuit principal. Ils sont principalement utilisés pour activer ou désactiver manuellement les moteurs et protéger ces derniers ainsi que les installations.
Caracteristiques:
- type de construction de l'appareil: appareil complet installé dans un boîtier
- sensible à une défaillance de phase: Oui
- plage de réglage du déclencheur de court-circuit non retardé: 150 A
- courant de commutation de court-circuit limite nominal Icu à 400 V, CA: 75 kA
- puissance de fonctionnement nominale, CA-3, 230 V: 4 kW
- technique de déclenchement: thermomagnétique
- finition de l'élément d'actionnement: bouton rotatif
- avec protection thermique contre la surcharge: Oui
- type de raccordement du circuit principal: raccordement à vis
- Classe de protection (IP): IP20
- Plage de réglage: 6.3...10 A
- puissance dissipée: 7.2 W
- tension de fonctionnement normale: 690 V
- Nbre de pôles: 3
- avec déclencheur à sous-tension intégré: Non
- Courant permanent nominal Iu: 10 A
- avec commutateur auxiliaire intégré: Non
- Profondeur: 85.6 mm
- puissance de fonctionnement nominale, AC-3, 400 V: 4 kW
- Hauteur: 90 mm
- Largeur: 45 mm
