Équerre large renforcée SIMPSON - A150xB121xC79 mm - AG922 - Maxoutil

Description:

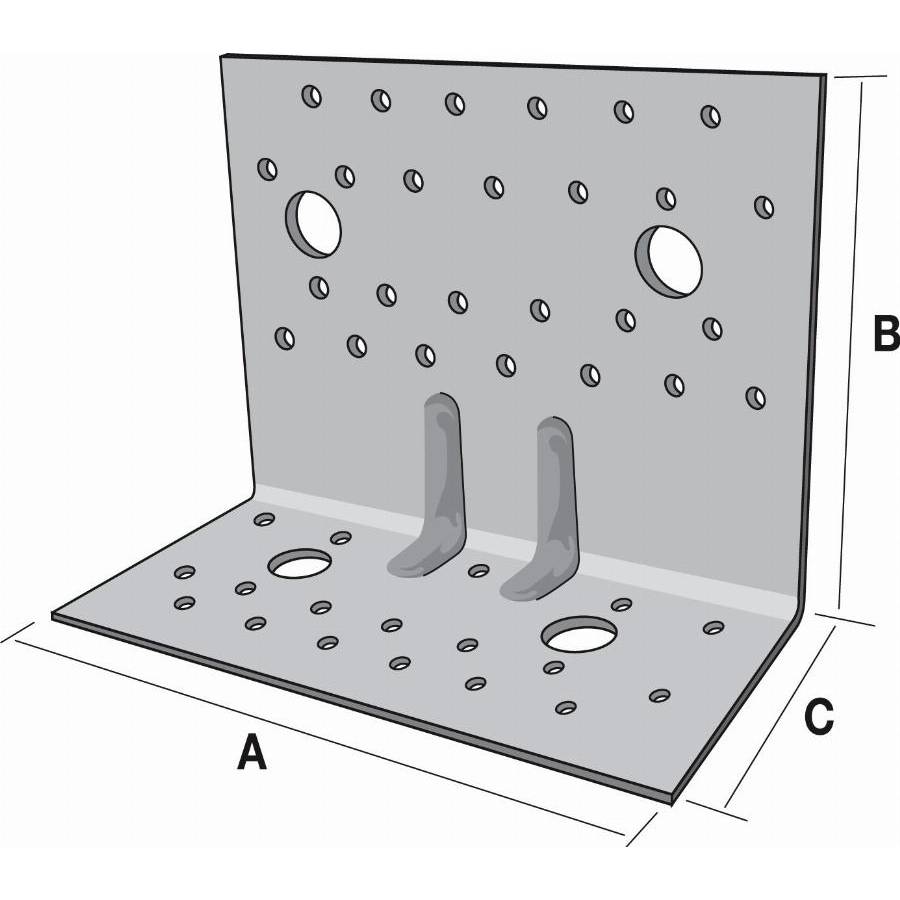

• Dimensions :

• - Largeur A: 150 mm
• - Hauteur B: 121 mm
• - Longueur C: 79 mm

• - Épaisseur : 2,50 mm

• Avantages :

• - L'équerre large renforcée AG922 répond à des applications structurelles dans la charpente et la maison à ossature bois.
• - Elle permet également de reprendre des efforts de charge importants en latéral.
• - Haute rigidité.
• - Connexion sur béton possible avec un seul ancrage.

• Domaines d'applications :

• - Fixation de fermettes
• - Lisses et montants de bardage
• - Ancrages de chevrons, consoles, chevêtres...

• Support :

• - Porteur : bois massif, lamellé collé, béton, acier...
• - Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés...

• Matière :

• - Acier.
• - Protection galvanisation S250GD
• - Finition galvanisé.

Caracteristiques:

• Fixations sur bois :

• - pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
• - Vis CSA Ø5.0x35 ou CSA Ø5.0x40
• - Boulons
• - Tirefonds

• Fixations sur béton :

• Support béton :

• - Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
• - Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35

• Support maçonnerie creuse :

• - Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130

• Fixations sur acier :

• -  Boulons

• Installation:

• 1 - Approcher l’élément à fixer du support
• 2- Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
• 3- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci
• 4- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
