Équerre mixte renforcée galva SIMPSON - A65xB75xC48x1,5mm - E5/1,5/1122/11 - Maxoutil

Description:

L'équerre galva E5 est préconisée pour une utilisation dans des ambiances agressives.

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Epaisseur : de 1,5 à 3 mm selon les modèles.

Avantages

• Adaptée aux ambiances agressives,
• Grande variété d'utilisations.

Support

• Porteur : bois massif, lamellé collé, béton...
• Porté : bois massif, lamellé collé, bois composite, fermes triangulées, profilés...

Domaines d'utilisation

• Fixation de fermettes.
• Lisses de bardage, montant de bardage.
• Ancrage de chevrons.
• Consoles...

Caracteristiques:

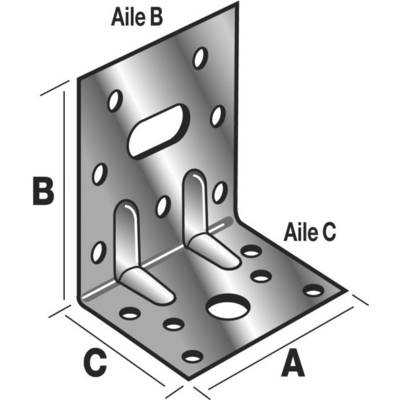

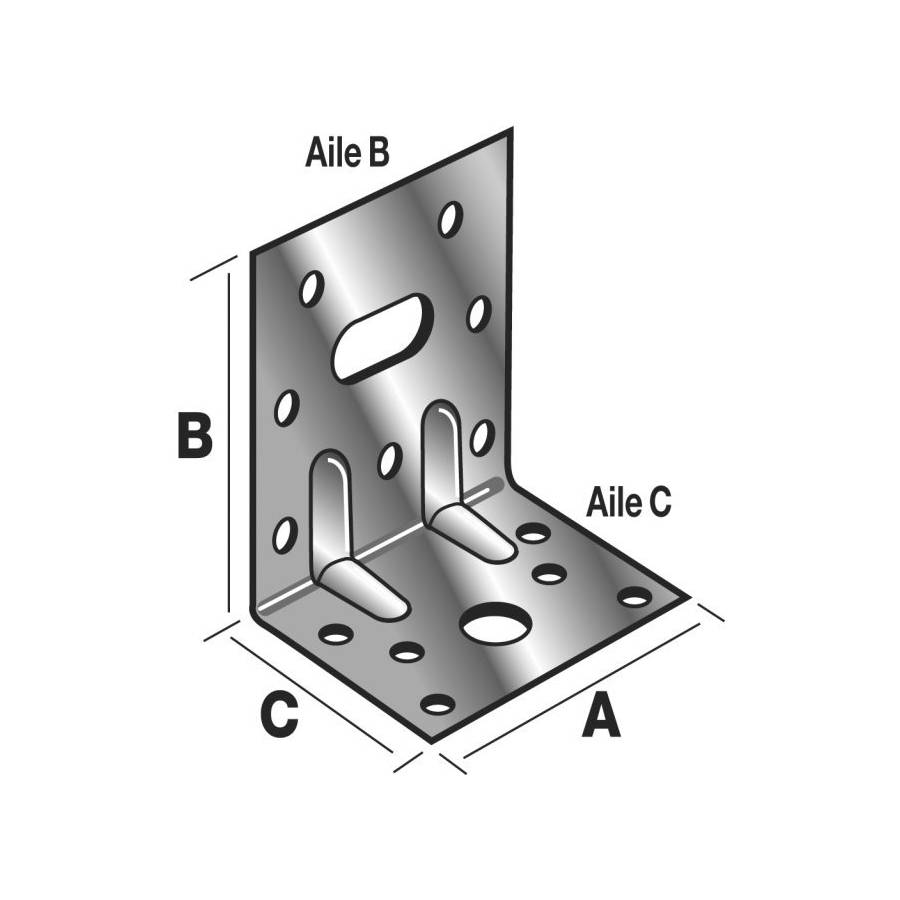

• Dimensions :
• Largeur A : 65 mm
• Hauteur B : 75 mm
• Longueur C : 48 mm
• Epaisseur : 1.5 mm
•
• Perçages :
• Aile B :
• Pointes : 7 Ø5
• Oblong  : 1 Ø 11 X 22
• Aile C :
• Pointes : 6 Ø5
• Boulons : 1 Ø 11
•
• Fixations :
• Nombre de pointes :
• Aile B : 7
• Aile C : 6

Equipements:

Fixations

Sur bois :

• Pointes annelées PCRIX Ø4.0x50.
• Vis CSA-S.
• Boulons.

Sur support rigide :
Support béton :

• Cheville mécanique : goujon BOAXII M10-92/10 A4.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.

Support maçonnerie creuse :

• Cheville mécanique : cheville FPNH 10-135/65 A4.
• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.

Installation

1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
