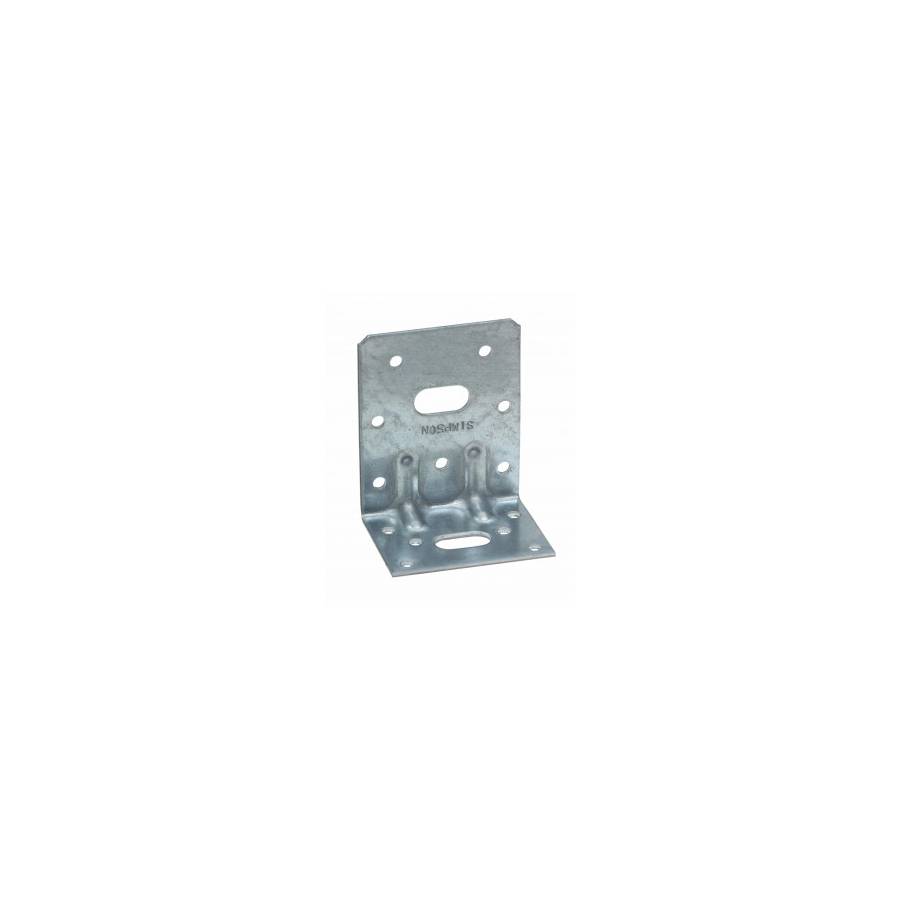

Description:
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : de 1,5 à 3 mm selon les modèles.
Avantages
- Haute rigidité,
- Polyvalence d'utilisations.
Support
Porteur : bois massif, lamellé collé, béton, acier... Porté : bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d'utilisation
- Fixation de fermettes.
- Lisses de bardage, montant de bardage.
- Ancrage de chevrons, consoles, chevêtres...
Caracteristiques:
- Dimensions :
- Largeur A : 75 mm
- Hauteur B : 150 mm
- Longueur C : 50 mm
- Epaisseur : 3 mm
- Perçages :
- Aile A :
- Pointes : 15 Ø5
- Boulons : 2 Ø 13
- Aile B :
- Pointes : 4 Ø5
- Boulons : 1 Ø 13
Equipements:
Fixations
Sur bois :
Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm. Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
Sur support rigide :
Support béton :
Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5. Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
Installation
- Approcher l’élément à fixer du support,
- Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Informations
Le saviez-vous ?
Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres. Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
- Pour consulter les charges correspondantes, contactez-nous.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
