Équerre mixte renforcée SIMPSON - A65xB152,5xC154x2,5mm - E9/2.5 - Maxoutil

Ref: SAA10036

A partir de 1,97€ / Pièce

Délai de livraison moyen : En 24H

Choisissez vos variantes et quantités
Variante : A l'unité	1,97€ H.T ( 1,97€ H.T / Pièce )	Quantité

Vous n'avez pas renseigné de quantité

La quantité doit être un multiple de 1.

Vous ne pouvez pas demander plus de échantillons de ce produit

Une liste de souhaits porte déjà ce nom

Le produit ne peut pas être ajouté au panier

La quantité demandée n'est plus en stock

Cette variante n'est pas disponible.

Description:

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2,5 mm.

Avantages

Grande rigidité,
Polyvalence d'utilisations.

Support

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation

Fixation de fermettes.
Lisses de bardage, montant de bardage.
Ancrage de chevrons, consoles,...

Description:

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2,5 mm.

Avantages

Grande rigidité,
Polyvalence d'utilisations.

Support

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation

Fixation de fermettes.
Lisses de bardage, montant de bardage.
Ancrage de chevrons, consoles, chevêtres...

Caracteristiques:

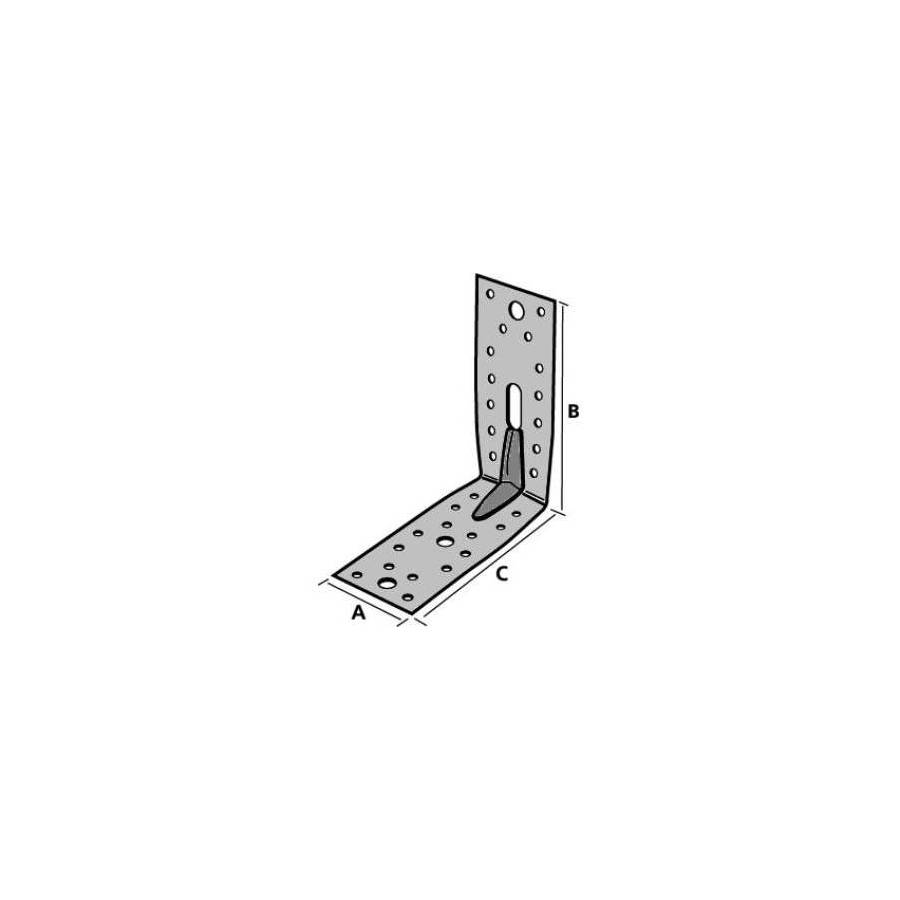

Dimensions :
Largeur A : 65 mm
Hauteur B : 152.5 mm
Longueur C : 154 mm
Epaisseur : 2.5 mm
Perçages :
Aile B :
Pointes : 14 Ø5
Boulons : 1 Ø11
Oblong : 1 Ø11x34
Aile C :
Pointes : 14 Ø5
Boulons : 2 Ø 11

Equipements:

Fixations

Sur bois :

Pointes annelées inox PCRIX Ø4.0x50.
Vis inox CSA-S.
Boulons inox.

Sur support rigide :
Support béton :

Cheville mécanique : goujon BOAXII M10-92/10 A4.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4.

Support maçonnerie creuse :

Cheville mécanique : cheville FPNH 10-135/65 A4.
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.

Voir moins

Informations produit

Informations globales
Délai de livraison moyen	En 24H
Marque	Simpson - Strong tie
Fabricant	Simpson - Strong tie

Caractéristiques techniques
Profondeur (cm)	15.1
Largeur (cm)	6.5
Hauteur (cm)	15
Poids (kg)	0.35
