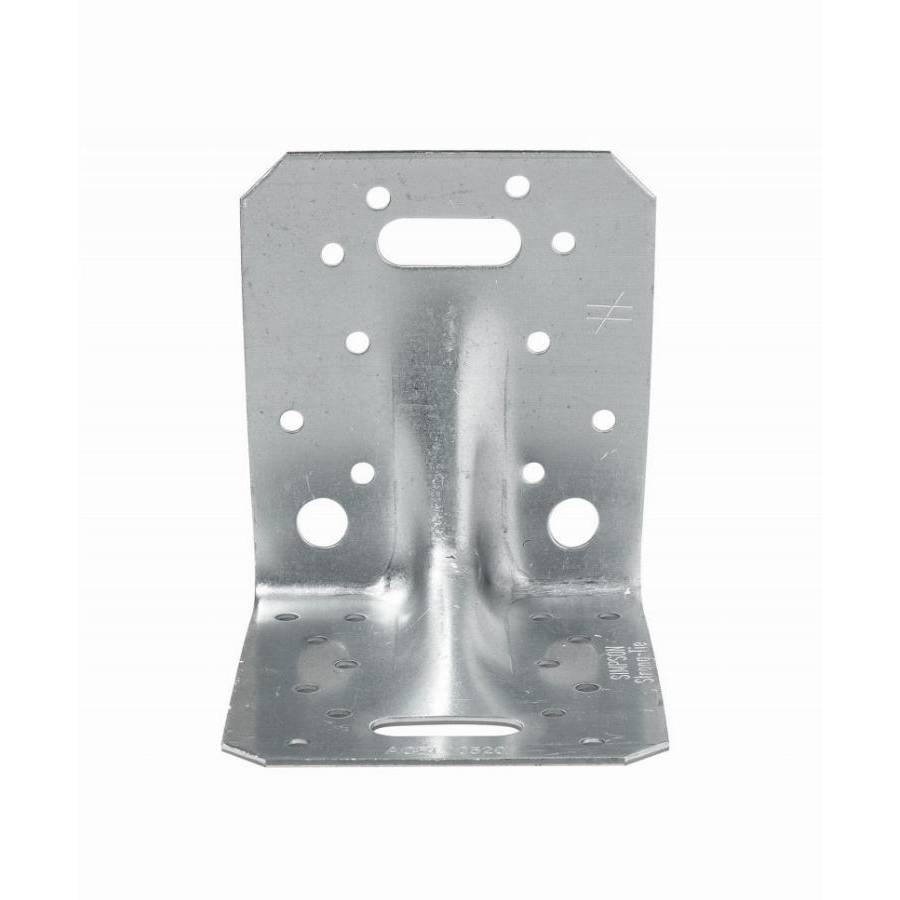

Équerre mixte renforcée SIMPSON - A90xB105xC105x2mm - ACRL10520 - Maxoutil

Ref: SAA10035

A partir de 1,61€ / Pièce

Délai de livraison moyen : En 24H

Choisissez vos variantes et quantités
Variante : A l'unité	1,61€ H.T ( 1,61€ H.T / Pièce )	Quantité

Vous n'avez pas renseigné de quantité

La quantité doit être un multiple de 1.

Vous ne pouvez pas demander plus de échantillons de ce produit

Une liste de souhaits porte déjà ce nom

Le produit ne peut pas être ajouté au panier

La quantité demandée n'est plus en stock

Cette variante n'est pas disponible.

Description:

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Avantages :

Résistante aux efforts de traction et cisaillement,
Utilisable dans de multiples configurations,
Réglage latéral possible.

Support :

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation :

Fixation de...

Description:

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Avantages :

Résistante aux efforts de traction et cisaillement,
Utilisable dans de multiples configurations,
Réglage latéral possible.

Support :

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d'utilisation :

Fixation de fermettes.
Ancrage de chevrons, consoles, chevêtres...

Caracteristiques:

Dimensions :

Largeur A : 90 mm
Hauteur B : 105 mm
Longueur C : 105 mm
Epaisseur : 2 mm

Perçages :

Aile B :
Fixation : 14 Ø5
Oblong : 1 Ø11x31

Aile C :
Fixation: 10 Ø5
Boulons : 2 Ø11
Oblong : 1 Ø11x31

Equipements:

Fixations

Sur bois :

Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Vis CSA Ø5.0x35 ou CSA Ø5.0x40
Boulons
Tirefonds

Sur béton :
Support béton :

Cheville mécanique : goujon WA M10-78/5
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

Boulons Ø10 mm

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre (cas particulier d’une fixation avec 1 seule équerre) :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement (cas particulier d’une fixation avec 1 seule équerre) :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.

Voir moins

Informations produit

Informations globales
Délai de livraison moyen	En 24H
Marque	Simpson - Strong tie
Fabricant	Simpson - Strong tie

Caractéristiques techniques
Profondeur (cm)	10.5
Largeur (cm)	9
Hauteur (cm)	10.5
Poids (kg)	0.258
